Платформа навісна універсальна для виконання шурфів і установки ЛЕП марки БКМ-3У монтується на раму автомобіля з підвищеною прохідністю ГАЗ 33081 («Садко»). Також можливе встановлення на тракторах ХТА-250-30, ХТЗ 17221, ХТЗ-249К.20.

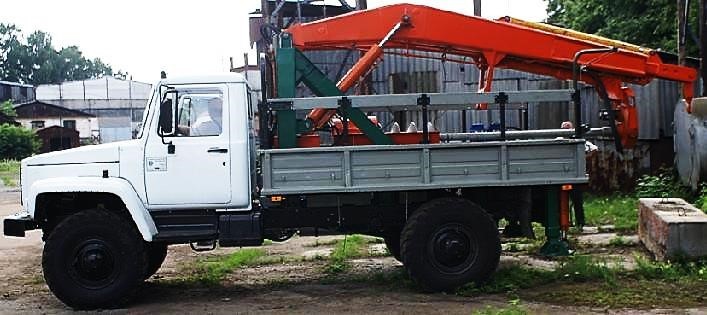

Загальний вид БКМ-3У на ГАЗ 33081 („Садко”) в транспортному положенні

Бурильно-кранова машина БКМ-3У виготовляється згідно ТУ 29.1 -38205302-002: 2012 і є запатентованою розробкою конструкторського бюро ТОВ «МК «Будагромаш». При встановленні обладнання, кузов автомобіля зберігається. На нього встановлюється власна рама БКМ-3У. Стріла обладнання працює одночасно як кранова, так і бурова. До того ж, вона укомплектована висувною частиною (гусаком). Також, автомобіль оснащений аутригерами, а на всіх гідроциліндрах встановлюються гідрозамки. За допомогою пульта управління, який розташований в кузові, здійснюється керування. Привід гідравлічної системи працює від коробки відбору потужності. Привід обертання бурового інструменту — гідравлічний і виконує роботу з допомогою гідромотора імпортного виробництва. БКМ-3У передбачає використання як шнекового, так і лопастного бура. За допомогою шнекового бура здійснюється буріння триметрової свердловини за 1 захід, що вагомо підвищує ефективність роботи. Також, можлива комплектація телескопічним буром, що дає змогу виконувати буріння на глибину 4,5 м.

Бурильно-кранова машина БКМ-3У у базовій комплектації оснащена шнековим буром діаметром 360 мм. На індивідуальне замовленням також комплектується шнеками 420 і 500 мм.

Привід обертання бурового інструменту – гідравлічний.

Підйом стріли бурової – гідравлічний.

Привід висунення стріли – гідравлічний.

Привід гідравлічної системи від коробки відбору потужності (КВМ).

Управління гідравлікою з пульта управління розташованого в кузові.

Машина укомплектована аутригерами і гідрозамками на всіх гідроциліндрах.

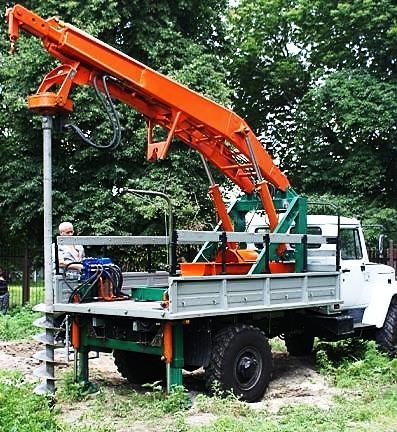

БКМ-3У на ГАЗ 33081 („Садко”) в положенні буріння шурфів

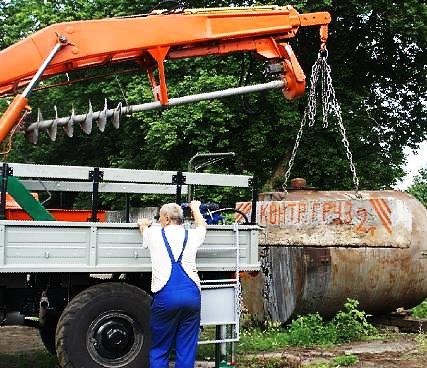

БКМ-3У на ГАЗ 33081 („Садко”) в положенні установки опор ЛЕП

Технічні характеристики БКМ-3У

діаметр шурфу , мм

 400
максимальна глибина шурфу, мм 3000
мінімальна частота обертання буру, об/хв 60
максимальна частота обертання буру, об/хв 120

привід обертання буру – гідравлічний
вантажопідйомність встановлюваного обладнання, т 2
максимальна висота підйому встановлюваної стріли, м 7
максимальна довжина встановлюваних опор, м 12
максимальна транспортна швидкість, км/год 30

габаритні розміри в транспортному положенні, мм
Довжина 8500
Ширина 2400
Висота 3125
маса навісного обладнання, кг 1750
